Unterwasser-Brunnenpumpen
Wohnbereich · Landwirtschaft & Bewässerung

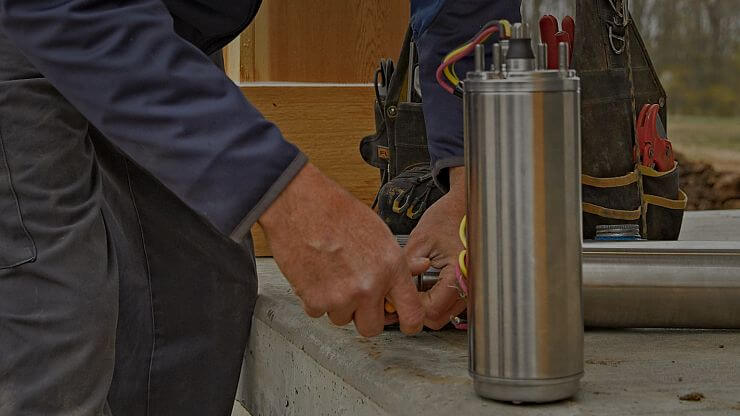

Unterwassermotoren & Steuerkästen
4″ bis 12″ Unterwassermotoren in Kombination mit Steuerkästen und Motorstartern, abgestimmt auf Bohrlochtiefe und Pumpenleistung.
Wohnbereich · Landwirtschaft & Bewässerung

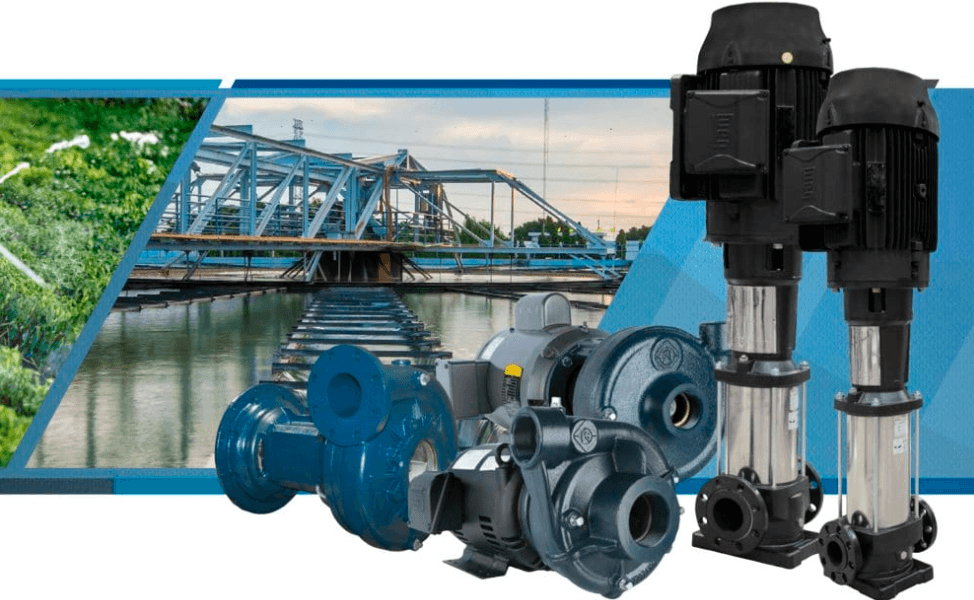

Oberflächenpumpen
Horizontale mehrstufige und Kreiselpumpen zur Druckerhöhung aus einem Tank, Reservoir oder Netzanschluss in ein Verteilnetz.
Wohnbereich · Gewerbe
Entwässerungs- und Abwasserpumpen
FDX- und FDR/FDP-Serien-Entwässerungspumpen zum Abpumpen von Oberflächenwasser, Leeren von Becken und Trockenlegen überfluteter Flächen.
Wohnbereich · Gewerbe · Landwirtschaft & Bewässerung

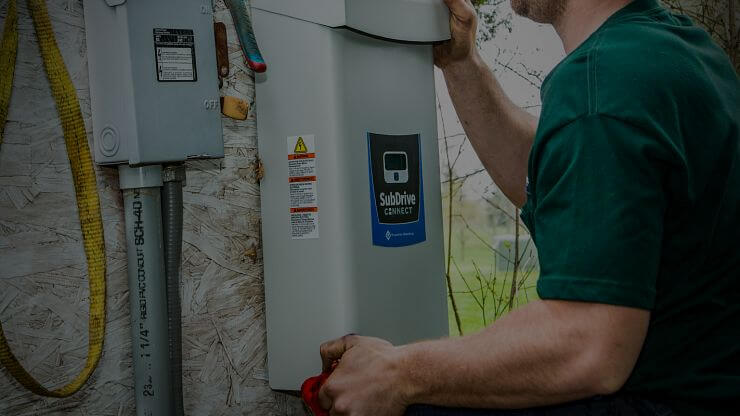

Antriebe, Starter & Schutzeinrichtungen
Motorstarter, Steuerkästen und Konstantdruckregler, die vor Trockenlauf und Überlastung schützen und den Pumpenbetrieb regeln.
Wohnbereich · Gewerbe · Landwirtschaft & Bewässerung

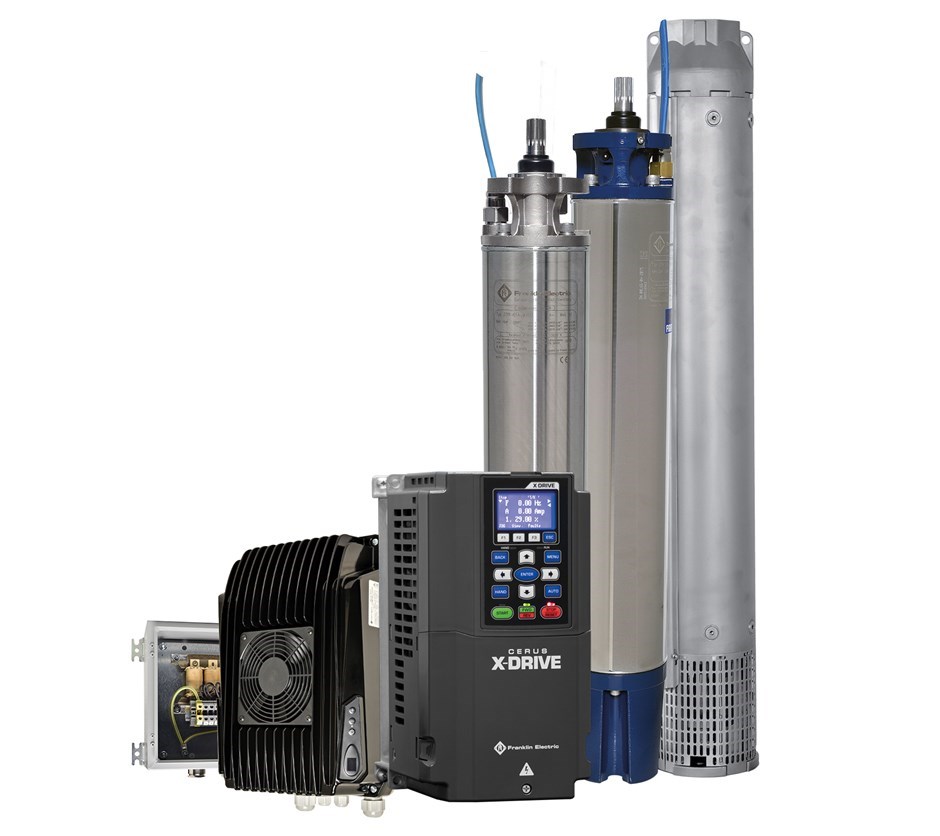

Hocheffiziente Systeme
Permanentmagnet-Motorsysteme (CT PM Serie) für den Dauerbetrieb, einschließlich solarbetriebener Varianten für netzunabhängige Bohrbrunnen.
Landwirtschaft & Bewässerung
Franklin Electric Pumpensysteme für Wasserversorgung und Bewässerung
Franklin Electric verfügt über mehr als 80 Jahre Erfahrung in der Unterwasserpumpentechnik und entwickelte 1950 den ersten praxistauglichen Unterwassermotor. Darüber hinaus baut Franklin Electric Pumpensysteme für den Wohn-, Gewerbe-, Landwirtschafts-, Gartenbau- und Kommunalbereich. Für professionelle Installateure und Bewässerungsspezialisten bündelt Franklin Electric die zentralen Komponenten, die für den Aufbau und die Wartung eines kompletten Pumpensystems vom Bohrbrunnen bis zum Sprinkler benötigt werden. Das Franklin Electric-Sortiment bei Reber umfasst Unterwasser-Brunnenpumpen, Unterwassermotoren, Steuerkästen und Motorstarter, horizontale mehrstufige Oberflächenpumpen sowie Entwässerungspumpen mit integriertem Niveausensor. Sichtbare Produktbeispiele sind die Franklin Electric VS4/09 4″-Brunnenpumpe, die Franklin Electric EH horizontale mehrstufige Druckerhöhungspumpe sowie die Franklin Electric FDX-Entwässerungspumpe mit Niveausensor. Diese Produkte werden eingesetzt, um Wasser aus Bohrbrunnen zu fördern, den Druck in Sprinklernetzwerken zu erhöhen und Wasser bei einer Vielzahl von Bewässerungsprojekten abzuleiten oder zu transportieren.
Franklin Lösungssets
Ab dem Bohrbrunnen | VS4/09 — 4″-Brunnenset
Grundwasser ist das günstigste Bewässerungswasser überhaupt. Die Franklin Electric VS4/09 deckt 4″-Bohrbrunnen sowie alltägliche Grünflächen, Gärten und kleinere Landschaftsbauprojekte ab. Ein 4″-Edelstahl-Unterwasserpumpenset, komplett geliefert mit Motor, Fallkabel, Motorstarter und Steuerkasten. Ausgelegt für Dauerbetrieb während der Saison und von Franklin Electric freigegeben für Bewässerungs- und Sprinklersysteme, Rasen- und Landschaftsbau sowie Gewächshäuser und Baumschulen. Die Standardlösung für Gärten, Landschaftsbau und kleinere Grünflächen.
Druck und Steuerung | EH Horizontal-Mehrstufenpumpe
Wasser in einem Tank ist noch keine Bewässerung. Die Franklin Electric EH Horizontal-Mehrstufenpumpe verwandelt ein gespeichertes Volumen in einen stabilen Druck am Sprinklerkopf. Eine horizontale mehrstufige Edelstahl-Oberflächenpumpe zur Druckerhöhung aus einem Tank, Reservoir oder Regenwasserpuffer in ein Sprinklernetzwerk. Kompakte, blockgekoppelte Bauweise auf einer Grundplatte, AISI-304-Hydraulik, WRAS- und ACS-zugelassene Materialien sowie ein Hydraulikblock, der sich ohne Eingriff in die Rohrleitung entnehmen lässt.
Oberflächenwasser und Trockenlegung | FDX mit Niveausensor
Nicht jede Bewässerungsquelle liegt unter der Erde. Eine professionelle Entwässerungspumpe mit integriertem Niveausensor, geliefert mit einer C-Storz-Kupplung für den sofortigen Schlauchanschluss. Zum Fördern von Bewässerungswasser aus einem Graben, Teich oder Reservoir, zum Leeren eines Pufferbeckens oder zum Trockenlegen eines überfluteten Platzes oder einer Arena, bevor die Arbeiten wieder aufgenommen werden können. Einfach einsetzen, Schlauch anschließen — der Niveausensor übernimmt die Steuerung.
Konstruiert für zuverlässige Wasserförderung, vom Bohrbrunnen bis zum Gebäude
Franklin Electric-Produkte werden für Projekte ausgewählt, bei denen konstanter Druck, zuverlässige Grundwasserversorgung und praxisgerechtes Systemdesign entscheidend sind. In landwirtschaftlichen und gartenbaulichen Anwendungen stehen Franklin Electric Unterwasserpumpen und -motoren für Dauerbetriebsleistung, sandtolerante Bauweise und zuverlässige Förderleistung über lange Betriebssaisons hinweg. In der Wasserversorgung für Wohn- und Gewerbebereiche sorgen Oberflächen- und Mehrstufenpumpen für einen stabilen Druck vom Tank, Reservoir oder Bohrbrunnen bis ins Gebäude oder Netzwerk. Für größere Anlagen unterstützen Steuerkästen, Motorstarter und Konstantdruckregler Systeme mit mehreren Pumpen und Zonen.
Die Systemwahl hängt von der Wasserquelle ab. Eine Unterwasserpumpe fördert Wasser aus einem Bohrbrunnen, eine Oberflächenpumpe erhöht den Druck aus einem gespeicherten Volumen, und Steuerkästen schützen den Motor und regeln den Betrieb. Ersatzteile und passendes Zubehör sind ebenfalls erhältlich, um bestehende Franklin Electric-Installationen zu warten, ohne bei einer einzelnen defekten Komponente ein komplettes System austauschen zu müssen.
Gebaut für jeden Standort, vom Brunnen bis zum Wasserwerk
Ob privates Wohnhaus, landwirtschaftlicher Betrieb oder kommunales Wasserwerk – das Pumpenprogramm von Franklin Electric basiert überall auf demselben Kern: Unterwasserpumpen und -motoren, Antriebe und Steuerungen, die sich vom einzelnen Hausbrunnen bis zur industriellen Anlage skalieren lassen. Wohnhäuser, landwirtschaftliche Betriebe und Industriestandorte stellen unterschiedliche Anforderungen an ein System – doch anstatt das Produktprogramm zu ändern, passt Franklin Electric Pumpengröße, Motorleistung und Steuerungssystem an den jeweiligen Standort an und sorgt so für zuverlässige Wasserversorgung von der Quelle bis zum Hahn, zur Ernte oder zum Prozess.
Landwirtschaft
Der Bedarf an Bewässerung steigt stetig, um Ertrags- und Qualitätseinbußen zu vermeiden, denn sich allein auf Niederschläge zu verlassen, ist riskant – zumal die vergangenen Jahre häufigere Dürreperioden gezeigt haben. Die Pumpensysteme von Franklin Electric sind auf die Stabilität und Langlebigkeit ausgelegt, die die Landwirtschaft erfordert, und unterstützen die Feldbewässerung, die Bewässerung von Obstplantagen und Weinbergen sowie eine zuverlässige Trinkwasserversorgung für Nutztiere. Über die reine Wasserversorgung der Kulturen hinaus können diese Systeme die Produktivität steigern, den Energieverbrauch senken und Betrieben helfen, Erträge besser zu steuern und vorherzusagen. Hocheffiziente Systeme, einschließlich solarbetriebener Varianten, kommen auf Weinbergen und Obstplantagen zum Einsatz, wo Netzstrom begrenzt oder teuer ist – sie senken die Betriebskosten über eine gesamte Bewässerungssaison hinweg und bieten dabei dieselbe Druck- und Durchflusszuverlässigkeit wie eine netzgespeiste Installation.
Wohnbereich
Hausbesitzer erwarten, dass der Wasserhahn sofort Wasser liefert, sobald er gebraucht wird – sei es für den allgemeinen Haushaltsbedarf, die Rasenbewässerung oder zur Druckerhöhung in einem Gebäude, in dem die Netzversorgung nicht ausreicht. Das Wohnbereich-Sortiment von Franklin Electric umfasst Unterwassermotoren, Steuerkästen und Hocheffiziente Systeme, die für eine zuverlässige Wasserförderung aus Brunnen und Bohrbrunnen ausgelegt sind und so die Servicebesuche minimieren, die durch unterdimensionierte oder schlecht abgestimmte Anlagen entstehen. Dieselben Systeme kommen auch bei geothermischen Heizanwendungen zum Einsatz, wo eine Unterwasserpumpe den Wasserkreislauf versorgt, sowie bei Grundstücken, die ihr eigenes Trinkwasser bereitstellen, wenn kein Netzanschluss vorhanden ist.
Industrie

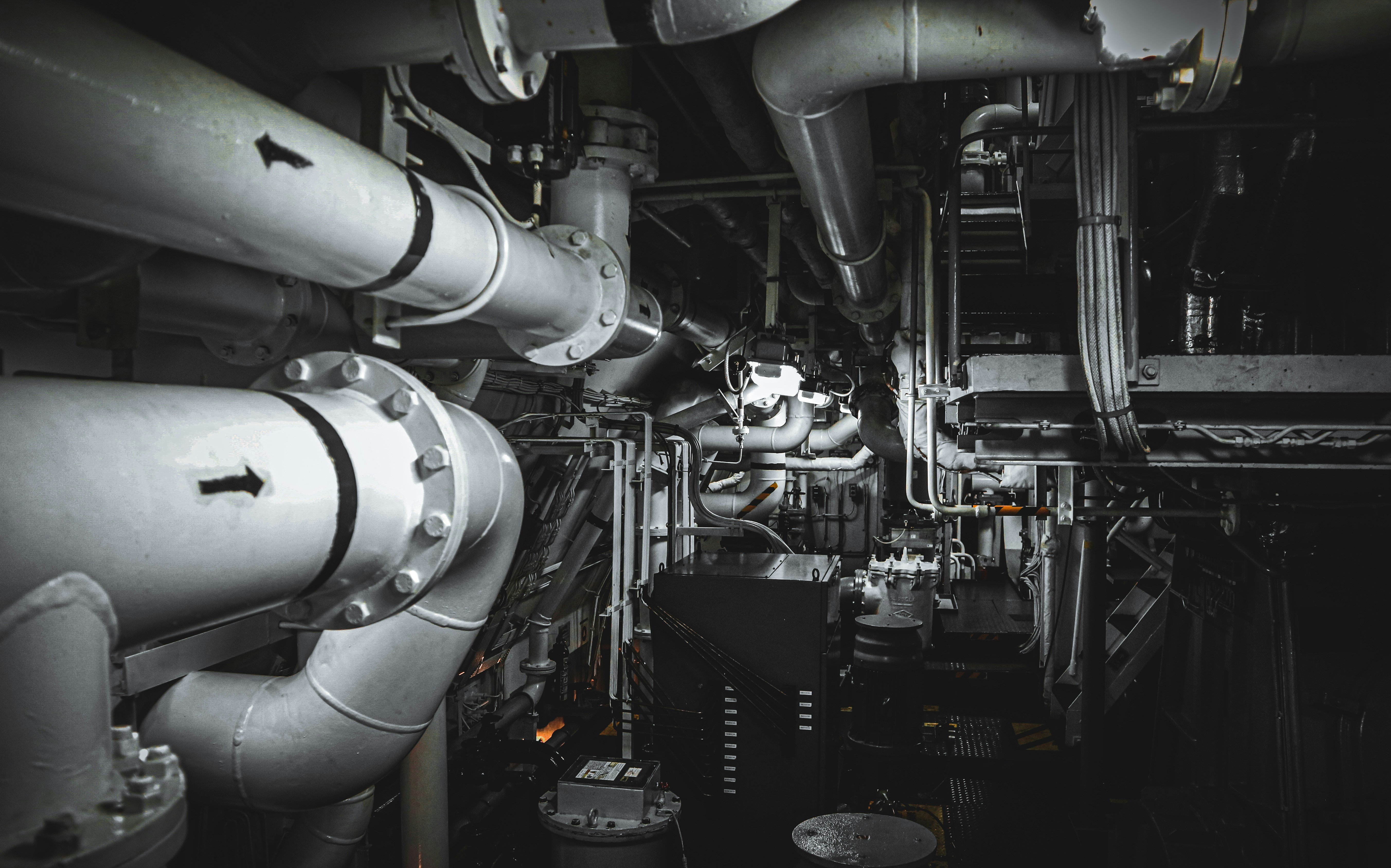

Industrielle Wasseranwendungen erfordern Zuverlässigkeit und gezielten Service, der über einen einzelnen Motor hinausgeht. Franklin Electric liefert komplette Pumpenlösungen für den professionellen Industrieeinsatz – nicht nur einzelne Komponenten – darunter 8″ bis 12″ gegossene Unterwasserpumpen, Entwässerungs- und Abwasserpumpen, Hocheffiziente Systeme sowie auf die Anlage abgestimmte Antriebe, Steuerungen und Schutzeinrichtungen. Dieses Sortiment deckt kommunale Wasserwerke und Trinkwasserbrunnen, mit in Reihe geschalteten Mehrstufenpumpen druckerhöhte Umkehrosmoseanlagen sowie Prozessanwendungen ab, bei denen konstante Förderleistung und lange Lebensdauer die Betriebskosten direkt beeinflussen. Franklin Electric begleitet Industriepartner von der Systemplanung und -auslegung bis zum After-Sales-Support, anstatt Geräte isoliert zu liefern.
Alles von einem Lieferanten
Die Pumpe ist ein Posten der Bestellung. Sie ist zugleich der eine Posten, der nicht allein funktionieren kann. Jeder der folgenden Aufbauten stammt vom selben Lieferanten, in derselben Bestellung, in derselben Lieferung.
1. Steigrohr und Brunnenkopf
PE-Steigrohr für den Betriebsdruck der Pumpe, Messing-Klemmverschraubungen, Brunnenkappen, Kabelschutz, Zugentlastungen und Rückschlagventile. Alles zwischen Pumpe und Erdoberfläche.
2. Kabel und Elektrik
Unterwasser-Motorkabel in den Längen, die die Bohrlochtiefe erfordert, trinkwasserzugelassen, im Querschnitt, den Motorleistung und Kabellänge verlangen. Verbindungs- und Anschlusskits, Kabelschellen und -schutz, Erdungszubehör. Ein zu dünn dimensioniertes Kabel ist der häufigste vermeidbare Fehler bei der Brunneninstallation — teilen Sie uns Bohrlochtiefe und Motorleistung mit, und wir dimensionieren es korrekt.
3. Pumpensteuerungen und Motorschutz
Motorstarter und Schaltkästen, Frequenzumrichter und Konstantdruckregler, Trockenlauf- und Überlastschutz, Phasenüberwachung, Drucksensoren und Druckmessumformer. Wandmontierte Geräte, die über das Netzkabel kommunizieren, sodass keine zusätzliche Bohrlochverkabelung nötig ist.
4. Ausdehnungsgefäße und Druckanlagen
Membran-Ausdehnungs- und Druckgefäße in den Volumina, die eine Bewässerungsanlage tatsächlich benötigt, vorgeladen und auf den Solldruck abgestimmt. Sie fangen den Druckstoß auf, wenn ein Zonenventil schließt, verhindern Kurztakten der Pumpe zwischen den Zonen und nehmen den Wasserschlag aus einer langen Verteilerleitung. Dazu Vorrats- und Speicherbehälter, Druckerhöhungsanlagen und komplette Konstantdruck-Pakete.
5. Manometer, Ventile und Technikraum
Manometer, Absperr- und Rückschlagventile, Verteiler, Montagehalterungen und Schwingungsdämpfung. Die Komponenten, die einen Technikraum wartungsfreundlich machen, statt etwas, das aufgeschnitten werden muss.
6. Verteilerrohre und Verbindungen
PE- und PVC-Druckrohre in den Druckklassen, die Bewässerungshauptleitungen tatsächlich benötigen, mit vollständigem Fittingprogramm: Klemmverbindungen, Elektroschweißmuffen, Gewindeübergänge und Anbohrschellen. Storz- und Schnellkupplungen, Flach- und Sauglauch für temporäre Leitungen und Tankumfüllung.
7. Ventile, Bewässerungssteuerungen und Regner
Magnetventile, Ventilschächte und Bewässerungssteuerungen für den automatischen Zonenbetrieb. Versenkregner und Getrieberegner für Rasenflächen, Sportplätze und Arenen, Impuls- und Weitwurfregner für offenes Gelände sowie Tropfschläuche für Pflanzbeete, Baumschulen und Gewächshäuser.
8. Filtration und Dosierung
Scheiben- und Siebfilter, die Bohrlochsand von den Düsen fernhalten, sowie Dosiergeräte für die Fertigation.
Häufig gestellte Fragen
Ja. Reber führt Franklin Electric Unterwasser-Bohrlochpumpen, Motoren und Oberflächenpumpen als komplette, sofort spezifizierbare Sets für Bewässerungs- und Wasserversorgungsprojekte in Deutschland und Österreich. Das aktuelle Sortiment umfasst das Franklin Electric VS4/09 4"-Bohrlochset, die Franklin Electric EH horizontale mehrstufige Oberflächenpumpe sowie die Franklin Electric FDX Tauchpumpe mit Niveausensor, jeweils inklusive der passenden Steigrohre, Kabel, Steuerungs- und Druckkomponenten.
Franklin Electric stellt keine ausschließlich für die Bewässerung konzipierten Pumpen als separate Produktlinie her; die Unterwasser-Bohrlochpumpen, Oberflächenpumpen und Tauchpumpen des Herstellers sind universell einsetzbare Wasserpumpen, die unter anderem für Bewässerungs- und Beregnungsanlagen zugelassen sind. Franklin Electric gibt seine 4"-Unterwasserpumpensets ausdrücklich für Bewässerungs- und Beregnungsanlagen, Rasen- und Landschaftsbau sowie Gewächshäuser und Baumschulen frei.
Nein. Unterwassermotoren werden in der Regel mit einem kurzen werkseitigen Kabel geliefert, dessen Querschnitt so bemessen ist, dass es neben der Pumpe im engen Bohrlochraum Platz findet — das heißt, der Querschnitt ist reduziert und reicht gerade aus, um den vollen Laststrom des Motors in kaltem Wasser zu führen. Würde dieses Kabel über die gesamte Strecke bis zum oberirdischen Schaltschrank verlängert, würde es höchstwahrscheinlich überhitzen und durchbrennen — und den Motor mit sich reißen. Das Steigkabel von Motor zu Schaltschrank benötigt eine eigene Dimensionierung, basierend auf Distanz und Motorleistung, nicht auf dem Querschnitt des werkseitigen Kabels.
Eine 4"-Bohrlochpumpe wie die Franklin Electric VS4/09 passt in Standard-Wohn- und Kleingewerbebohrlöcher und liefert eine Nennförderleistung von etwa 4 m³/h, geeignet für Gärten, Landschaftsbau und kleinere Grünflächen. Eine 6"-Bohrlochpumpe, etwa ein 6GF-Motorset, ist die leistungsstarke Option für Bohrlöcher mit größerem Durchmesser und höherer Ergiebigkeit — dort einzusetzen, wo eine 4"-Pumpe an ihre Kapazitätsgrenze stößt, zum Beispiel bei einem vollwertigen Sportpark, einer langen Verteilerleitung oder einem Feld unter Beregnung.
Die Kabelgröße hängt von Spannung und Leistungsaufnahme des Motors sowie von der Leitungslänge ab. Die Kabeltabellen von Franklin Electric sind so ausgelegt, dass bei maximalem Nennbetriebsstrom mindestens 95 Prozent der Versorgungsspannung am Motor anliegen — ein zu klein dimensioniertes Kabel führt daher zu Spannungsabfall, Überhitzung und verkürzter Motorlebensdauer. Teilen Sie uns Bohrlochtiefe und Motorleistung mit, und wir dimensionieren den Kabelquerschnitt für Sie.
Ja. Unterwassermotoren sind während des Betriebs auf das umgebende Wasser zur Kühlung angewiesen, weshalb Motor und Kabelanschluss dauerhaft vollständig von Wasser umgeben sein müssen, solange die Pumpe läuft. Läuft ein Unterwassermotor bei zu niedrigem Wasserstand, verringert sich die Kühlung, was den Motor beschädigen kann — einer der Gründe, warum der Trockenlaufschutz fest in das Steuerungssystem integriert ist.
Ja, der Kabelquerschnitt muss über die gesamte Strecke bis zum Schaltschrank nicht konstant bleiben. Ein gängiger Ansatz ist, für das Bohrlochkabel einen größeren Querschnitt zu verwenden, sofern der Platz dies zulässt, und für die längere oberirdische Strecke zum Schaltschrank einen kleineren Querschnitt — vorausgesetzt, die Kombination bleibt innerhalb der maximal zulässigen Kabellänge für die jeweilige Motorleistung.
Dafür sorgen Motorstarter und Schaltkästen mit Trockenlauf- und Überlastschutz sowie Phasenüberwachung, die den Motor abschalten, bevor ein Schaden entsteht, statt ihn ohne ausreichende Wasserversorgung oder unter zu hoher Last weiterlaufen zu lassen. Drucksensoren und Druckmessumformer lassen sich in dasselbe Steuerungssystem einbinden, um in der gesamten Anlage einen konstanten Druck zu gewährleisten.
Franklin Electric Pumpensets für die Bewässerung sind bei Bosta, Teil der MegaGroup Trade Holding, erhältlich. Bosta führt die Pumpen zusammen mit Steigrohr, Kabel, Steuerungssystem und Druckgefäß, die für die vollständige Installation benötigt werden. Bestellungen werden als eine Spezifikation für den kompletten Aufbau aufgegeben, statt Komponenten von verschiedenen Lieferanten zu beziehen.
Die Installationstiefe hängt vom jeweiligen Pumpenmodell, der gelieferten bzw. spezifizierten Kabellänge und der Motorleistung ab, statt von einer einzigen festen Grenze für die gesamte Baureihe. Franklin Electric dimensioniert den Kabelquerschnitt für jede Installation anhand von Bohrlochtiefe und Motorleistung — die Bohrlochtiefe muss daher bestätigt werden, bevor die Kombination aus Kabel und Pumpe festgelegt wird.
